    YAMAHA MG系列调音台(XU型号)

    人气:


        一个多世纪的专业历程中,雅马哈的高超工艺令我们期待,这种工艺贯穿我们每一台产品,从经典的演奏乐器到巡演级的专业音频设备。延续这一传工艺第三代MG系列调音台已将这种追求融入设计之中,同时进一步结合了专业调音台上的技术,如录音棚级话放、强大的数字处理器和坚固耐用的结构。
        MG系列拥有直观、易用的操作界面,包含从6路到20路多种型号,适用于多种用户和用途。牢固的结构和灵活的设计使该系列在安装、录音和现场演出等用途中能以高性能、好音质和稳定性塑造声音。
    主要特点
    D-PRE(A类离散式话放)

        这里是声音的起点。作为音响师,每一项工作都依赖于您的话放,它可以决定混音工作的方向,以及音质好坏。MG系列调音台配备了雅马哈录音棚级的A类离散式话放,这种话放采用由两个级联三级管结构的倒向晶体管电路,能为低阻信号提供更多的功率。宽厚自然的低音和平滑、极具冲击力的高音,极低的失真,D-PRE话放处理的声音,频率范围惊人地宽广。因此它们能处理从任何声源得到的声音,而不会放大声音中特定的元素。拥有这样一个声音纯正的工作平台,就可以免去为“修正”混音所做的过多EQ调节或额外效果操作,从而节省了大量的时间和精力。

    高品质运算放大器
        话放决定了声音的品质,而运放集成电路是话放电路中重要的组成部分。MG系列调音台内置我们与半导体厂家合作的定制化MG01运放。我们与半导体厂家合作的原因首先着眼于声音品质。MG01重新设计的电路内部,部件甚至布线都经过优化,硅晶体和铜线等材料有助于获得很好的声音解析度。

    可开关幻象电源和PAD开关
        使用幻象供电功能,MG系列就能使用电容话筒更大的频响和更高的音质。带有PAD开关的输入通道可以适配MIC到线路电平等各种输入信号,PAD开关可以衰减演奏中常用的通过话筒拾音的乐器产生的较高输入信号,避免产生严重影响混音的削波失真。

    单旋钮压缩器
        压缩功能在几乎任何录音或扩声环境中都堪称重要角色,它可以改变音频信号动态的电平,无论充满活力的吉他,还是强劲有力的贝司,抑或紧密的军鼓或清晰的人声。但是,即便使用基本的外接压缩器,想要高效熟练使用,其复杂性也不得不使操作人员耗费大量的时间来调节。雅马哈的单旋钮压缩器技术,是当今工业标准级的压缩器,能够一键化旋转操作,快速执行操作并获得好的压缩设置。

    EQ和高通滤波器
        精确调整音色时,有效的手段是可靠的均衡操作。MG系列充分运用雅马哈制造专业音频器材的丰富经验,在每个单声道通道上配备了三段均衡器,因此能够精准地控制声音。高通滤波器可以消除不需要的低频噪音,从而得到过渡平滑,效果清晰的混音。

    AUX/效果发送/编组
        MG系列调音台还带有AUX发送,可以整合外接的效果器、输出到外接录音器材或馈送给监听系统,从而扩展您的扩声或录音方案。它还提供了主发送控制器。MG06 / 06X 和 MG10 / 10XU 带有单独的立体声母线。全部其它型号另外配备了一到两个立体声编组母线和输出口,可以方便地执行通道编组操作。立体声和编组母线的分配开关位于每个通道推子的旁边。

    多种输入/输出接口
        所有型号的单声道话筒/线路通道和XLR立体声通道上,都使用了Neutrik™平衡XLR插口。每个单声道输入口都配有combo插口,既可以连接话筒信号又可以连接线路信号。两组立体声输入口配有XLR和phone型接口,其中的XLR可以连接MIC信号,两个接收LINE信号的phone型口既可接收单声道又可接收立体声信号。(除了10通道型号)另外两个立体声通道的功能取决于型号:20通道型号上,XLR可以接收MIC信号,两个RCA接口可以接收单声道或立体声的LINE信号。而16通道和12通道型号上,两个phone型口能够将LINE信号接收为立体声。另外,每个立体声通道都带有2TR in (RCA 接口),能作为CD机等外接声源的独立输入口使用。10通道型号配有附加的立体声通道,它具备一对phone型口,可以接收LINE信号。XU 型号上,任何通过USB线发送来的声源信号都可以分配到某一个立体声通道。对于主立体声输出口(XLR L/R, TRS phone型 L/R),MG系列调音台配备了多种输出接口组,包括GROUP OUT (TRS phone型),AUX/FX OUT (TRS phone型),MONITOR OUT (TRS phone 型L/R),和 HEADPHONE OUT (立体声输出)口,使用户能将输出信号选择为监听、主控等特定用途。

    LED电平表
        简单易用的LED电平表可以精确地监视输出电平。

    内建SPX数字效果器
        无论音乐或非音乐用途,效果器都能在混音中起到修饰作用并添加专业感。MG X / XU型号带有SPX数字多效果器,它内含24套强大的可编辑数字效果,从讲演人声的深度调节到现场演奏的色彩和声音氛围调节,各种用途中它都是加强混音的强大工具。特别是混响和延迟,能够真实自然地扩展声音的空间感。您还可以连接选购的FC5踏板开关,控制效果器的打开/关闭。(MG10XU/12XU/16XU/20XU)

    金属机身
        MG系列调音台采用坚固、抗冲击的粉末喷涂金属机壳,耐久性无与伦比。波浪状的圆润外观利于快速散热,内部供电模块独立于模拟电路,利于降低噪音的产生几率,同时增加内部部件的寿命。为确保性能更加稳定,旋钮控制器全部发生在机壳表面, 这样从机壳本身到内部电路板及其下方的零件,都不会受到任何的碰撞和挤压。

    内部全局供电
        由于使用了内部全局供电方式,MG系列调音台可以在任何地区无忧操作,即使在供电不稳的地区,也没有损坏供电模块的潜在危险。内部供电方式还可以简化固定安装用途中机架安装的复杂程度,不必使用繁杂的适配器额外进行连接。
        (* 具备内部全局供电的型号:MG12/16/20/12XU/16XU/20XU)

    机柜安装套装
        16通道和20通道型号的MG系列包含机柜挂耳,为您提供了机柜和桌面两种安装选择。它们使用方便,适用于多种安装和便携用途。特别耐久,它们的圆润设计可实现安全牢固的无忧安装,将安装时间和付出精力降到很低。
        *可选配机柜安装套件“RK-MG12”用于MG12/MG12XU。

    XLR 接口
        主立体声输出包括XLR型接口,它可以插入后锁死,防止插头意外断开。这些专业接口牢固可靠,即使在苛刻的应用环境中也能保证稳定的信号传输。

    24-bit/192kHz 2-进/2-出 USB音频接口功能
        MG系列调音台具备灵活的数字连接能力,能方便快捷地实现高精度-数字内容的回放。只需通过USB即可连接到您的计算机,USB协议使用异步数据传输方式。音频数据的发送基于来自MG的高精确度的音频字时钟信号,从而实现录音和回放。

    Cubase AI
        MG XU型号附赠下载版Steinberg Cubase AI软件。作为业界综合性的DAW软件,Steinberg的Cubase引领潮流,为用户提供了灵活而强大的音乐制作平台。
        (* 具体附赠型号为:MG10XU/MG12XU/MG16XU/MG20XU)
    产品线

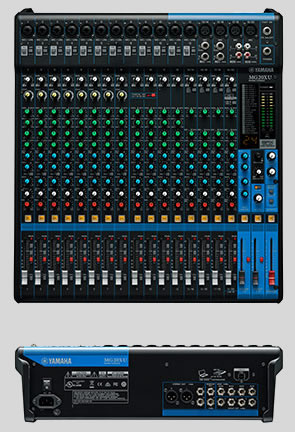

    MG20XU


    20通道调音台
    ● 16个话筒 / 20个线路输入 (12个单声道 + 4个立体声)
    ● 4编组母线 + 1立体声母线
    ● 4 AUX (包括FX)
    ●“D-PRE”话放,带有倒向晶体管电路
    ● 单旋钮压缩器
    ● 效果器:SPX,含24组预置效果器
    ● 24-bit/192kHz 2进/2出 USB音频功能
    ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
    ● 含Cubase AI DAW下载版软件
    ● 单声道输入通道上的PAD开关
    ● +48V幻象供电
    ● XLR平衡输出
    ● 通用的内部全局供电
    ● 包含机柜安装套件
    ● 金属机身
    ● 外观尺寸(W×H×D): 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
    ● 净重: 7.1kg (15.7 lbs.)

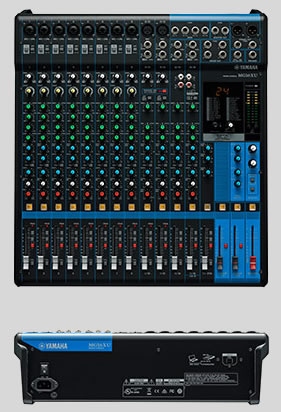

    MG16XU

    16通道调音台
    ● 10个话筒 / 16个线路输入 (8个单声道 + 4个立体声)
    ● 4编组母线 + 1立体声母线
    ● 4 AUX (包括FX)
    ●“D-PRE”话放,带有倒向晶体管电路。
    ● 单旋钮压缩器
    ● 效果器:SPX,含24组预置效果器
    ● 24-bit/192kHz 2进/2出 USB音频功能
    ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
    ● 含Cubase AI DAW下载版软件
    ● 单声道输入通道上的PAD开关
    ● +48V幻象供电
    ● XLR平衡输出
    ● 通用的内部全局供电
    ● 包含机柜安装套件
    ● 金属机身
    ● 外观尺寸(W×H×D): 444 mm x 130 mm x 500 mm (17.5" x 5.1" x 19.7")
    ● 净重: 6.8 kg (15.0 lbs.)

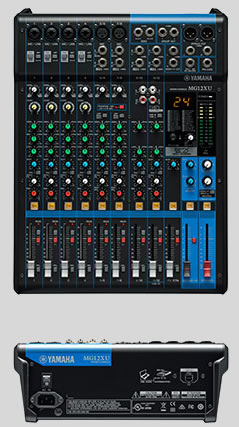

    MG12XU

    12通道调音台
    ● 6个话筒 / 12个线路输入 (4个单声道 + 4个立体声)
    ● 2编组母线 + 1立体声母线
    ● 2 AUX (包括FX)
    ●“D-PRE”话放,带有倒向晶体管电路。
    ● 单旋钮压缩器
    ● 效果器:SPX,含24组预置效果器
    ● 24-bit/192kHz 2进/2出 USB音频功能
    ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
    ● 含Cubase AI DAW下载版软件
    ● 单声道输入通道上的PAD开关
    ● +48V幻象供电
    ● XLR平衡输出
    ● 通用的内部全局供电
    ● 可选购安装套件 RK-MG12
    ● 金属机身
    ● 外观尺寸(W×H×D): 308 mm x 118 mm x 422 mm (12.1" x4.6" x16.6")
    ● 净重: 4.2 kg (9.3 lbs.)

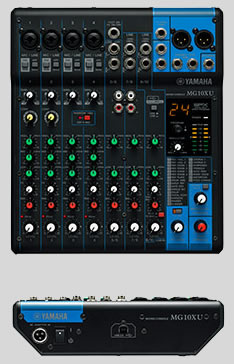

    MG10XU

    10通道调音台
    ● 4个话筒 / 10个线路输入 (4个单声道 + 3个立体声)
    ● 1立体声母线
    ● 1 AUX (包括FX)
    ●“D-PRE”话放,带有倒向晶体管电路。
    ● 单旋钮压缩器
    ● 效果器:SPX,含24组预置效果器
    ● 24-bit/192kHz 2进/2出 USB音频功能
    ● 通过Apple iPad Camera Connection Kit / Lightning to USB Camera Adapter (连接适配器)与iPad (2或更高版本) 连接工作
    ● 含Cubase AI DAW下载版软件
    ● 单声道输入通道上的PAD开关
    ● +48V幻象供电
    ● XLR平衡输出
    ● 金属机身
    ● 外观尺寸(W×H×D): 244 mm x 71 mm x 294 mm (9.6"x 2.8"x 11.6")
    ● 净重: 2.1 kg (4.63 lbs.)

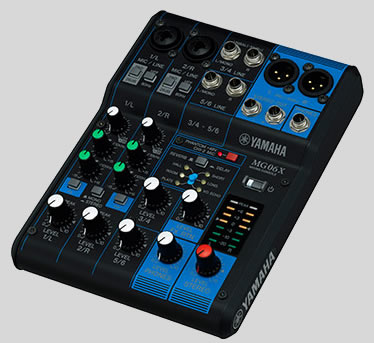

    MG06X

    6通道调音台
    ● 2个话筒 / 6个线路输入 (2个单声道 + 2个立体声)
    ● 1立体声母线
    ●“D-PRE”话放,带有倒向晶体管电路。
    ● 效果器:SPX,含6组预置效果器
    ● 单声道输入通道上的PAD开关
    ● +48V幻象供电
    ● XLR平衡输出
    ● 金属机身
    ● 外观尺寸(W×H×D): 149 mm x 62 mm x 202 mm (5.9"x 2.4"x 7.9")
    ● 净重: 0.9 kg (1.98 lbs.)

    技术规格



    MG20XU

    MG16XU

    MG12XU

    频响

    输入到STEREO OUT

    +0.5 dB/-1.5 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:小

    总谐波失真(THD+N)

    输入到STEREO OUT

    0.03 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:小 0.005 % @ +24dBu (1kHz),GAIN旋钮:小

    嗡音&噪音*1(20 Hz 到20 kHz)

    同等输入噪音

    -128 dBu (Mono 输入通道,Rs:150Ω,GAIN旋钮:大)

    残余输出噪音

    -102 dBu (STEREO OUT, STEREO主推子:小)

    串扰(1kHz)*2

    -78 dB

    输入通道

    Mono [MIC/LINE]

    12

    8

    4

    Mono/Stereo [MIC/LINE]

    4

    2

    2

    Stereo [LINE]

    0

    2

    2

    输出通道

    STEREO OUT

    2

    MONITOR OUT

    1

    PHONES

    1

    AUX SEND

    4

    4

    2

    GROUP OUT

    4

    4

    2

    母线

    立体声:1,编组:4,AUX(MG20XU:包括FX)

    立体声:1,编组:4,AUX(MG16XU:包括FX)

    立体声:1,编组:2,AUX(MG12XU:包括FX)

    输入通道功能

    PAD (Mono)

    26 dB

    HPF(Mono, Mono/Stereo)

    80 Hz, 12 dB/倍频程 (Mono/Stereo:仅MIC)

    COMP (Mono)

    单旋钮压缩(增益/阈值/比例)阈值:+22 dBu至-8 dBu,比例:1:1到4:1,输出电平:0 dB到7dB 起音时间:约 25msec,释音时间:约300msec

    EQ

    HIGH:增益:+15 dB/-15dB,频率:10kHz斜率

    MID:增益:+15dB/-15dB,频率:Mono 250Hz-5kHz峰值 Stereo 2.5kHz峰值

    MID:增益:+15dB/-15dB,频率:2.5kHz峰值

    LOW:增益:+15dB/-15dB,频率:100Hz斜率

    PEAK LED (Mono)

    当post EQ信号到达削幅失真以下3dB时LED亮起

    电平表

    监听前LEVEL

    2x12 - 点距LED电平表[PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB]

    内建数字效果(仅XU型号)

    SPX算法

    24编程,PARAMETER控制器:1, FOOT SW:1 (FX RTN CH 开/关)

    USB音频(仅XU型号)

    2 IN / 2 OUT

    USB音频2.0兼容 采样率:192kHz,Bit深度:24-bit

    幻象电源电压

    +48V

    功率要求

    AC 100 – 240 V, 50 / 60 Hz

    功耗

    36W

    30W

    22W

    外观尺寸(W x H x D)

    444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7")

    444 mm x 130 mm x 500 mm(17.5"x 5.1"x 19.7")

    308 mm x 118 mm x 422 mm(9.6"x 2.8"x 11.6")

    净重

    MG20XU:7.1kg (15.7 lbs.)MG20:6.9kg (15.2 lbs.)

    MG16XU:6.8kg (15.0 lbs.)MG16:6.6kg (14.6 lbs.)

    MG12XU:4.2 kg (9.3 lbs.)MG12:4.0 kg (8.8 lbs.)

    包含附件

    使用说明说,技术规格,AC电源,Cubase Al下载信息(XU Models) 机柜安装套件(MG20XU, MG20, MG16XU, MG16)

    可选购配件

    机柜安装套件:RK-MG12(供MG12XU, MG12使用),踏板开关:FC5(XU型号)

    操作温度

    0到40˚C

    0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω
    如未指定,所有电平控制器都为标称
    *1噪音以A-weighting滤波器测量,*2串扰以1kHz带通滤波器测得。



    MG10XU

    MG06X

    频响

    输入到STEREO OUT

    +0.5 dB/-1.0 dB (20 Hz到48kHz),参考额定输出电平@ 1kHz, GAIN旋钮:小

    +0.5 dB/-0.5 dB (20 Hz到20kHz),参考额定输出电平@ 1kHz, GAIN旋钮:小

    总谐波失真(THD+N)

    输入到STEREO OUT

    0.02 % @ +14dBu (20 Hz到 20kHz),GAIN旋钮:小 0.003 % @ +24dBu (1kHz),GAIN旋钮:小

    0.01 % @ +8dBu (20 Hz到 20kHz),GAIN旋钮:小 0.003 % @ +18dBu (1kHz),GAIN旋钮:小

    嗡音&噪音*1(20 Hz 到20 kHz)

    同等输入噪音

    -128 dBu (Mono输入通道,Rs:150Ω,GAIN旋钮:大

    残余输出噪音

    -102 dBu (STEREO OUT, STEREO LEVEL,GAIN旋钮:小)

    串扰(1kHz)*2

    -83 dB

    -88 dB

    输入通道

    10通道,单声道[MIC/LINE]:4,立体声[LINE]:3

    6通道:单声道[MIC/LINE]:2,立体声[LINE]:2

    输出通道

    STEREO OUT:2, PHONES:1, MONITOR OUT:1, AUX [FX] SEND:1

    STEREO OUT:2, PHONES:1

    母线

    立体声:1,AUX[FX],1

    立体声:1

    输入通道功能

    PAD (Mono)

    26 dB

    26 dB

    HPF(Mono)

    80 Hz, 12 dB/倍频程

    80 Hz, 12 dB/倍频程

    COMP (Mono)

    单旋钮压缩器阈值:+22 dBu到-8 dBu,比例: 1:1到4:1,输出电平:0 dB到7dB 起音时间:约 25毫秒,释音时间:约300毫秒

    -

    EQ HIGH

    增益:+15dB/-15dB,频率:10kHz斜率

    (Mono)增益:+15dB/-15dB,频率:10kHz斜率

    EQ MID

    增益:+15dB/-15dB,频率:2.5kHz斜率

    -

    EQ LOW

    增益:+15dB/-15dB,频率:100Hz斜率

    (Mono)增益:+15dB/-15dB,频率:100Hz斜率

    PEAK LED (Mono)

    当EQ后信号到达失真以下3dB时LED打开

    当EQ后信号到达失真以下3dB时LED打开

    电平表

    Post STETREO LEVEL旋钮

    2x7 - 点距LED电平表[PEAK, +10, +6, 0, -6, -10, -20 dB]

    2x7 - 点距LED电平表[PEAK, +6, +3, 0, -3, -10, -20 dB]

    内建数字效果

    SPX算法

    24编程(MG10XU)

    6编程(MG06XU)

    USB音频(MG10XU型号)

    2 IN / 2 OUT

    USB音频2.0兼容 采样率:192kHz,Bit深度:24-bit(MG10XU)

    -

    幻象电源电压

    +48V

    +48V

    电源适配器

    PA-10(AC38 VCT,0.62A,电缆长度=3.6m)或Yamaha推荐的相同档次产品

    PA-130(DC12 V/1.0A,线长=1.8m),120V,60Hz MU18(DC12V/1.5A,线长=1.5m),100V-240V,50Hz/60Hz或雅马哈推荐的相同档次产品

    功耗

    22.9W

    12W

    外观尺寸(W x H x D)

    244 mm x 71 mm x 294 mm(9.6"x 2.8"x 11.6")

    149 mm x 62 mm x 202 mm(5.9"x 2.4"x 7.9")

    净重

    MG10XU:2.1kg (4.63 lbs.)MG10:1.9kg (4.19 lbs.)

    MG06X:0.9 kg (1.98 lbs.)MG06:0.9 kg (1.98 lbs.)

    包含附件

    AC适配器,使用说明书,Cubase Al下载信息(MG10XU),技术规格

    AC电源适配器,使用说明书,技术规格

    可选购配件

    话筒架适配器:BMS-10A,踏板开关:FC5(MG10XU)

    操作温度

    0到40˚C

    0dBu = 0.775Vrms信号发生器的输出阻抗(Rs) = 150Ω
    如未指定,所有电平控制器都为标称
    *1噪音以A-weighting滤波器测量,*2串扰以1kHz带通滤波器测得。

    点击观看视频:MG系列调音台特点概览

    点击下载:MG系列调音台产品手册
